A103 总线适配器

高速USB转I2C,SPI,QSPI,DSPI,任意频率发生器

• 实时显示当前命令的实际的时序波形,所见即所得
• I2C : 100kbps~3.4Mbps可调; SCL/SDA上拉可调 : 690Ω~12K,共12级可调,也可以关闭上拉
• SPI,QSPI和DSPI : 时钟频率156.25kHzz~40MHz可调; 4种时序可调; 可以用于调试普通单线,4线和双线SPI
• 任意频率发生器 : 2.5kHz~100MHz之间任意可调(步长为1Hz)
• IO电压 : 1.7V~3.3V之间任意可调
• 一路IO电源输出(80mA)
• 一路5V电源输出(350mA)
• 一路GPIO(在二次开发中提供)
• 高速480M USB2.0接口
• 提供E2PROM读、写、校验工具,使用方便,功能强大
• 提供FeRAM(铁电存储器)读、写、校验工具,使用方便,功能强大
• 提供25系列SpiFlash读、写、校验工具,使用方便,功能强大
• 高速USB接口(480Mbps),传输无速度瓶颈
• 提供C#,C++的二次开发范例程序源码,永久技术支持
• 支持SPI Slave的功能(在二次开发中提供)
• 工业级芯片,ESD保护,选用镀金连接器,精心设计制造
• 后续会增加一些常用的功能,软件免费升级

软件资料下载 :

• << 安装说明: 软件安装时,请务必先关闭杀毒软件,否则可能会因为误杀导致运行异常
• 2025.2.23 发布: Smartxbw A103 Bus Adapter V2.11 安装软件(中英文版本,内含驱动)
• 修复了一些不合理的细节
• 2025.2.23 发布: Smartxbw A103 Bus Adapter V2.1 安装软件(中英文版本,内含驱动)

• ---

• 2025.1.8 发布: Smartxbw Lib 安装包
• 安装说明:
• 这个安装程序,只有在Smartxbw A103 Bus Adapter App启动或打开设备时出现错误的情况下,才需要安装
• 这个安装程序包含了一些公共的dll运行库(部分Windows会缺少一些公共库)

• ---

• 二次开发范例源码_Build 250110
• 二次开发文档
• I2C总线规格书
• I2C_E2PROM调试笔记
• SPI_MPU6500调试笔记
• QSPI Flash调试笔记

功能说明 :

• 工欲善其事,必先利其器,本产品使用非常方便,功能超出想象...,I2C,SPI,QSPI和DSPI的调试实现了时序的可视化,做到所见即所得

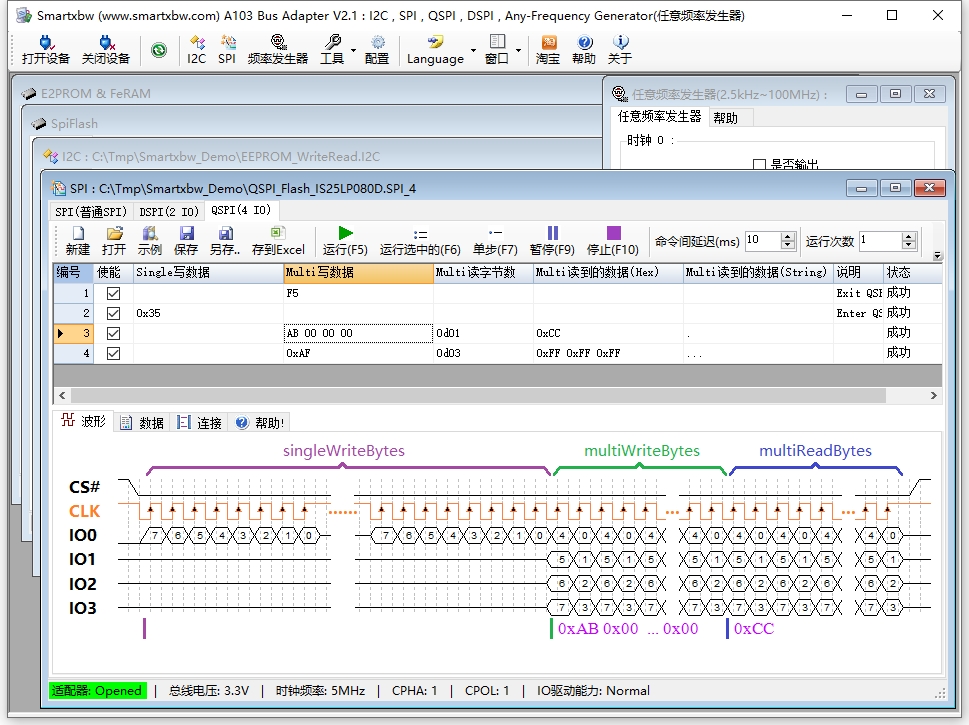

• 实际在使用其他同类产品时,用户往往不清楚输入的命令的实际输出时序,调试时碰到问题的话,往往要花很多时间分析,本软件会把用户输入的I2C,SPI,QSPI和DSPI 的命令直接以实际的时序波形的方式显示出来,所见即所得,给调试带来极大的便利,
•

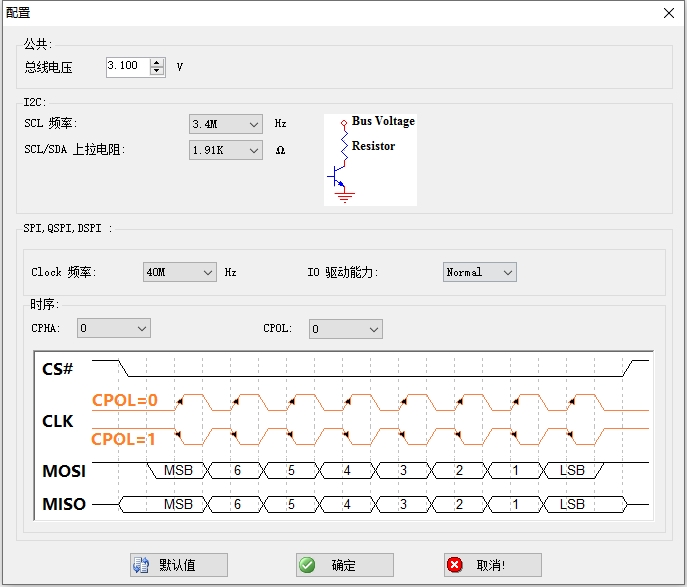

• 配置功能 : 用户能方便直观的修改设备的各个参数配置,如下图所示
•

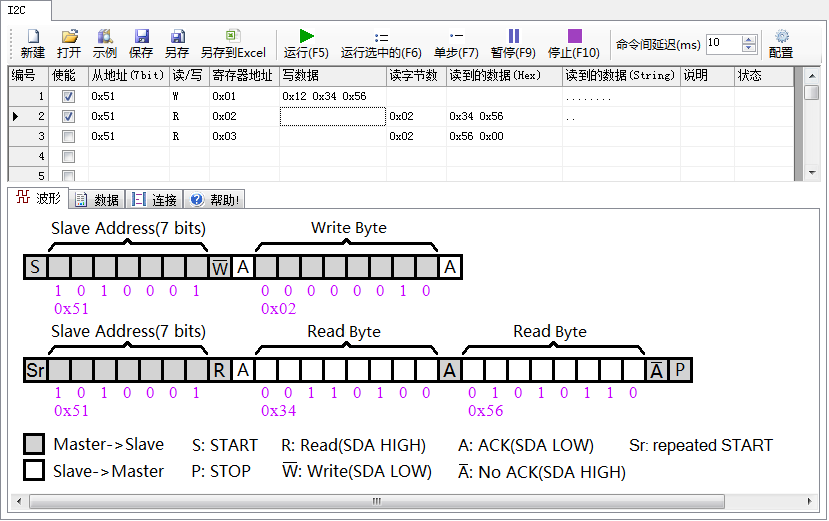

• I2C功能 : 实现对I2C芯片进行读写控制,比如读写I2C接口的EEPROM芯片,IO扩展芯片,传感器芯片等,如下图所示,输入的命令直接以实际的时序波形的方式显示出来,非常方便
•

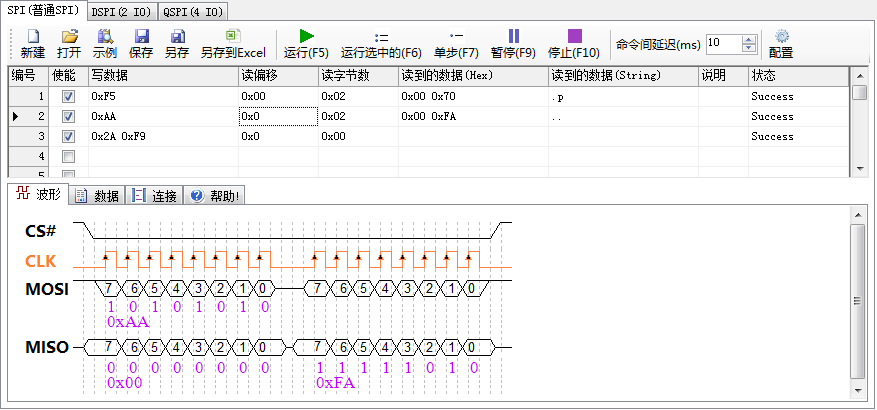

• SPI功能 : 实现对SPI芯片进行读写控制,比如读写MPU6500姿态传感器,SPI接口的Flash,,如下图所示,输入的命令直接以实际的时序波形的方式显示出来,可以直接和芯片的规格书的要求做对比,调试非常方便
•

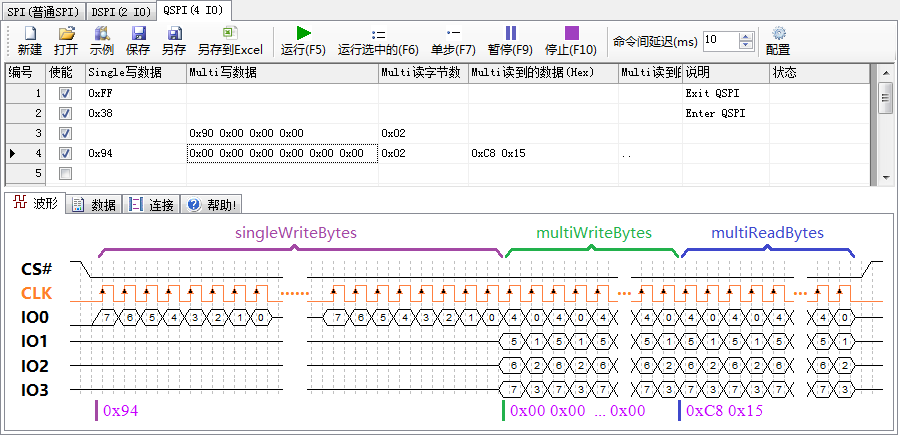

• QSPI 是有4个IO的SPI,主要用在SPI Flash上,比如W25Q32JW,GD25LQ32D,如下图所示,输入的命令直接以实际的时序波形的方式显示出来,可以直接和芯片的规格书的要求做对比,调试非常方便
•

• DSPI是有2个IO的SPI,主要用在SPI Flash上,软件功能使用和QSPI类似

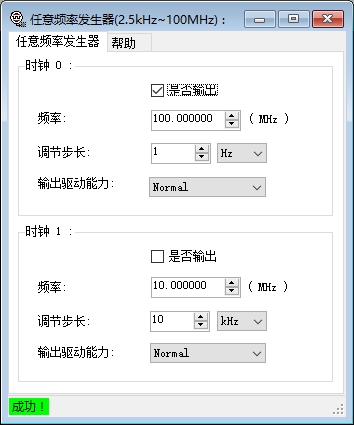

• 任意频率发生器 : 可以方便的产生2.5KHz~100MHz之间的任意频率的信号,步长为1Hz
•

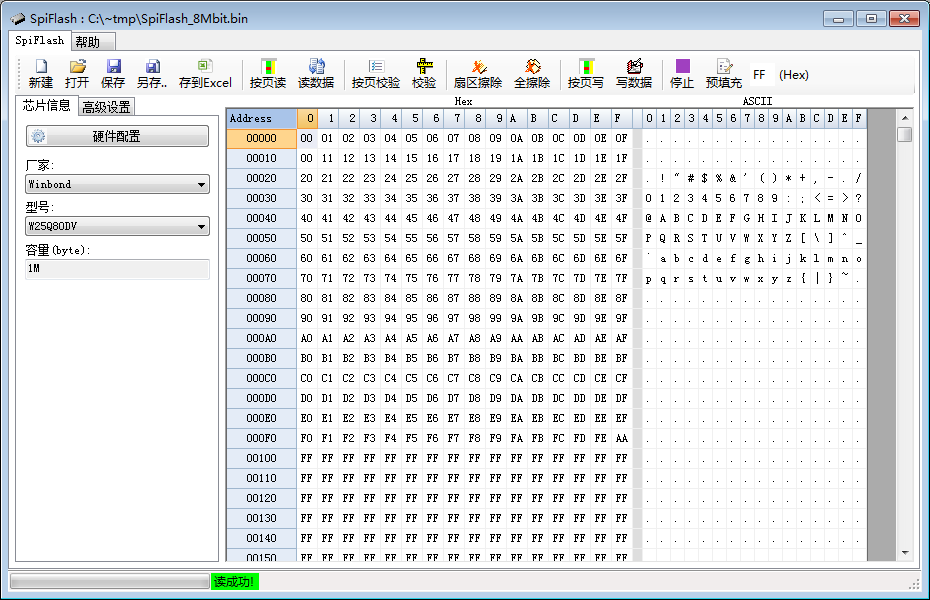

• 25系列SpiFlash功能 : 能方便的对各种SpiFlash进行读,写,校验
•
•

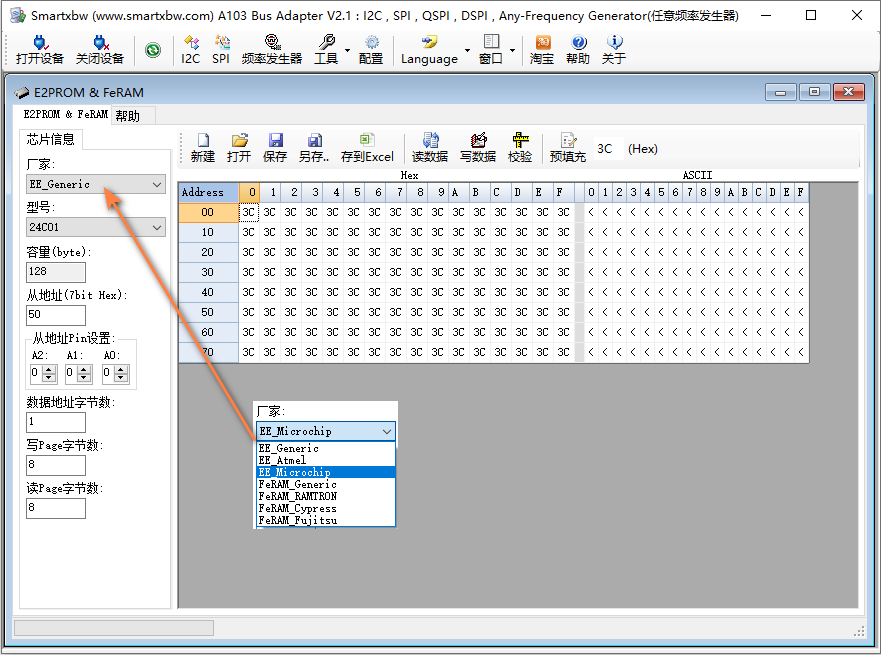

• E2RPOM FeRAM功能 : 能方便的对各种E2PROM 和 FeRAM进行读,写,校验

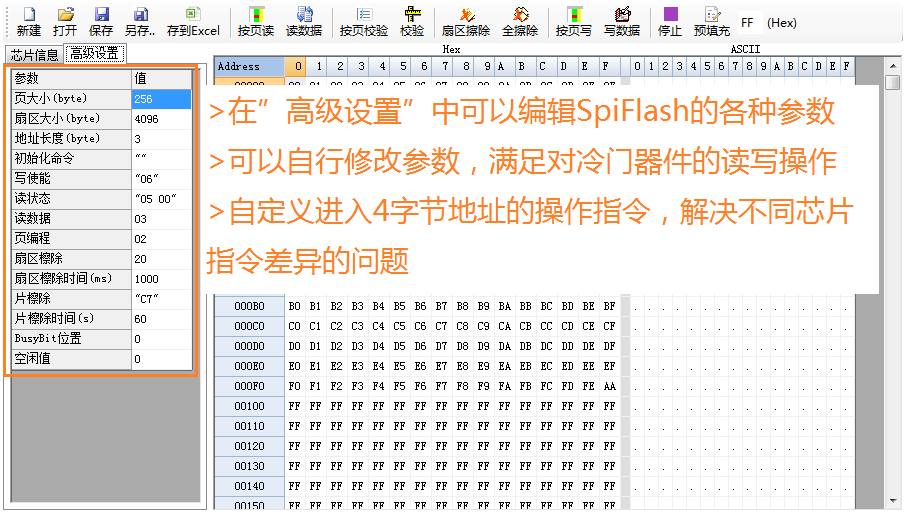

• 能方便灵活的配置各种参数,满足对冷门器件的读写操作
•

• 支持二次开发,提供DLL和C#,C++的二次开发范例程序源码,API的说明文档,永久技术支持

• 从(Slave) SPI和GPIO2的功能 : 在二次开发中提供

包装清单 :

• U160总线适配器  1台
• 高品质USB线 1根
• 镀金杜邦线 8条

FAQ :

• 问 : 如何购买?
• 答 : 请点击"淘宝购买",直接购买

• 问 : 后续会增加新的功能吗?如何升级?
• 答 : 会,软件功能免费升级,下载新版软件就可以用了

• 问 : I2C 支持10bit 地址功能吗?
• 答 : 支持的,把10bit地址的两部分,分别输入下图黄框位置就可以了
•

• 问 : 3.4MHz的I2C如何实现,如何使用?

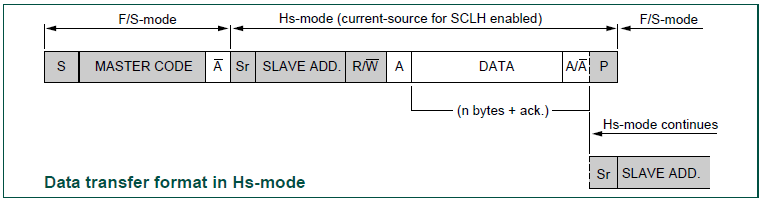

• 答 : 3.4MHz的I2C功能完全遵守I2C的High-speed mode规范,会在每个命令前按照规范自动加入master code,用户不需要额外的处理.因为总线速度较高,请用较强的上拉,以保证信号的准确(比如 : 可以在软件中配置I2C的上拉电阻=690Ω ; 或者在用户板上加上拉)
•

• 问 : VIO电源 怎么使用? 怎么调节?
• 答 : VIO是A103内部的IO的电源,可以在1.7~3.3V之间任意调节,方便和各种不同电压的设备芯片一起工作.
• 调节好的VIO电压会保存在A103设备内部,下次上电时,会自动恢复到上一次的电压.

• 问 : VIO电源的输出电流有多大,如何使用?
• 答 : Up to 80mA.
• 需要的话,可以直接给外面的芯片或电路板供电,方便调试的使用.

• 问 : 二次开发支持哪些开发语言?
• 答 : 默认提供C# 和 Visual C++的开发范例源码,同时提供 .dll文件(动态链接库) 和 详细的二次开发文档手册,用户可以根据需要,选用其他语言开发.

• 问 : Slave SPI如何实现?
• 答 : 因为Slave SPI和用户的需求密切相关,所以提供二次开发范例源码和开发文档手册,供用户按自己的需求开发.
