新闻 :

• 2024.11.18, 升级版P118隆重上市,输出电流更大,精度更高,性能前面提升.

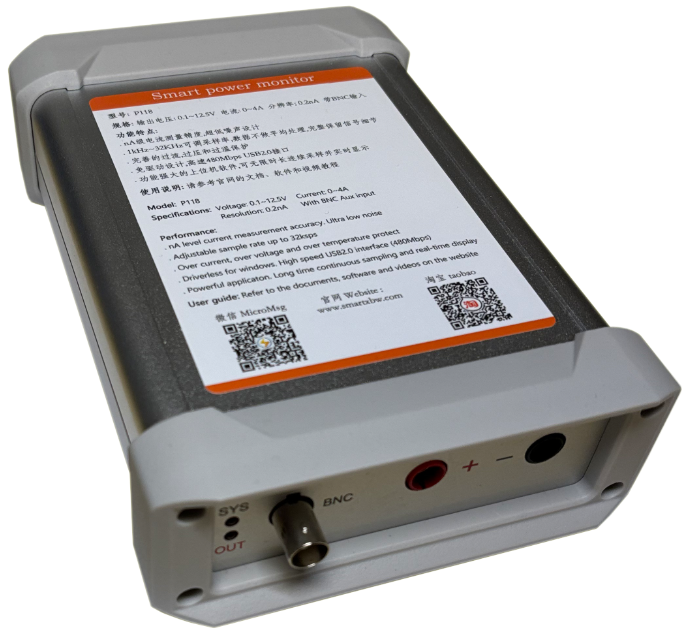

• P118 产品全图
•

软件资料下载 :

• << Smart power monitor 软件下载...
• ** 软件支持Win7,Win8... Win10,Win11,免驱动设计,绿色安装 **

• 2024.9.28 发布: Smart power monitor V2.8安装软件(中英文版本)
• 支持最新发布的P118
• 支持P116和P113
• 增加采样数据文件的自动压缩功能.会对采样的数据进行实时无损压缩和解压缩, 大幅减少对硬盘空间的占用.
• 增加 Y坐标 的自动量程功能, 在采样时,会根据采样的数据的大小,自动调整 Y坐标 的量程,方便查看曲线
•
• 增加 限压功能(防止误操作导致的过压) 和 电压步长的调节功能
•
•
• 2024.3.9 发布: Smart power monitor V2.7安装软件(中英文版本)
• 增加对最新发布的P116 仪器的支持
• 增加P116的DC-20V输入的电压显示
•
• 增加打开输出时,对DC-20V输入异常的提示
•
• 可以保留或不保留历史采样文件
•
• 光标位置保留功能: 停止或暂停采样后,光标会出现在原来的位置
• 默认配置 不会更改输出电压和电流的设置,避免误操作
• 修复 Y坐标轴 放大到极限时 会出错的Bug
• 打开设备时软件会自动同步仪器当前的状态
• 2023.10.5 发布: Smart power monitor V2.67安装软件(中英文版本)
• 增加实时统计数据的显示
•
• 导出数据(.csv 文本文件格式)时,增加了多个采样数据合并(平均)的功能. 用途: 降低采样频率,减少数据量,增加单个数据的精度
•
•
• 更新了 导出的.csv文件的格式,可直接用Excel打开,数据会自动分成多列
• 2023.8.22 发布: Smart power monitor V2.66安装软件(中英文版本)
• 波形显示区域的栅格,可以显示或隐藏
•
• 加大了测量区域的字体.方便查看
• 增强并优化了部分功能
• 2023.6.22 发布: Smart power monitor V2.65安装软件(中英文版本)
• 修复了OV(过压保护的一个Bug)
• 采样的文件名,可以手动(新加功能)或自动命名
•
• 波形显示:大栅格分成5个小栅格(原来是6个),是大栅格分的0.2倍,方便查看
• 优化了接有多个P113时的打开方方式
• 关于(About)对话框,增加了版本更新说明
• 2023.5.30 发布: Smart power monitor V2.63安装软件(中英文版本)
• 增加了 采样点 时间戳的显示(h:m:s 时:分:秒.毫秒),可以方便的和软件Log或测试对齐当时的采样时间,方便调试
•
• 修正了BNC Gain设置不起作用的Bug
• 优化了软件的兼容性
• 增加并优化了部分功能
• 2023.3.25 发布: Smart power monitor V2.62安装软件(中英文版本)
• 最新优化稳定版本
• 增加并优化了部分功能
• ...

• .

  ---

• << SDK 下载,用于二次开发
• 2024.3.30 发布: Smart power monitor SDK V1.3 (包括 函数使用说明文档,示例源码 ,Dll文件)
• 支持P118 , P116 和 P113
• 增加函数: int SmartPower_DeviceNums_Ext(wchar_t wSN_Buf2[50][30]),用于电脑连接有多个设备时,用于区分设备,得到所有连接设备的数量和对应的设备编号
• 2023.7.1 发布: Smart power monitor SDK V1.1 (包括 函数使用说明文档,示例源码 ,Dll文件)
• 提供dll 和 函数使用说明,可以支持各语言的开发
• 提供 C# , Visual C/C++ , Python 的示例code
• .

• ---

• << 产品 文档 和 视频教程 下载....
• P113规格书
• P113 和 Smart power monitor 安装使用教程
• 视频教程: 两分钟入门教程( 以NB模块实际测试为例)
• 视频测试:底电流实测视频,仅为几个nA
• 视频教程: Smart power monitor 软件使用及技巧,建议下载观看 (以4G手机模块实际测试为例,BNC接的是模块上的sleep指示信号)

• .

  ---

• << 其他可能会用到的安装文件的 下载...
• .NET Framework v4.0 安装包(只在部分缺少这个组件的Win7上需要安装)
• Smart Power Lib 安装包(只在部分电脑上软件运行异常时,才需要安装这个组件)

硬件规格功能说明 :

• P118和P116 , P113的差异

• 功能指标	P118(新品,升级版)	P116	P113
  输出电压	0.1~12.5V	0.1~12.5V	0.1~10V
  输出电流	0~4A	0~3.6A	0~3.6A	P118适用范围更广
  空载电流稳定时间: 空载下打开输出,电流读数稳定到10nA以内需要的时间	3秒	>30秒	>30秒	P118在这个关键的指标上大幅提高,极大的方便了nA级电流的测量,上电后可以马上测量,不用等待
  电流测量精度	高达 0.03%	0.04%	0.04%	P118精度更高
  电压输出偏差(空载)	1mV	8mV	8mV	P118精度大幅提高
  输出功率	50W	45W	36W
  仪器供电	Type-C供电接口 配小米原装电源适配器 可用充电宝等移动电源供电,方便使用	Type-C供电接口 配小米原装电源适配器 可用充电宝等移动电源供电,方便使用	7.4mm供电接口 配Dell原装电源适配器

• 注1: 指标为出厂时,25度环境温度下,输出4.2V时的 Typical测量值
• 注2: P118和P116 配套的电源适配器为小米或其他一线大厂的原装产品
• 注3: P118如果用其他电源适配器或充电宝供电的话,请使用65W或以上的(20V,>3.25A)
• 注4: P116如果用其他电源适配器或充电宝供电的话,请使用55W以上的(20V,>2.5A)
• 注5: 如果给P118或P116的供电的电源适配器或充电宝的功率不能满足 "注2" 的话,
• .......要确保 仪器的输出功率(输出 电压 * 电流) < 供电功率的85%
• .......要确保 仪器的输出电压 < 供电电压 - 1V

• P118和P116 , P113硬件主要规格:

• 指标	P118(新品,升级版)	P116	P113	说明
  输出电压	0.1~12.5V	0.1~12.5V	0.1~10V
  输出电流	0~4A	0~3.6A	0~3.6A
  底电流	3.8nA	5nA	5nA
  电流分辨率	0.2nA	0.2nA	0.2nA
  2A电流时的精度	0.03%+3.8nA
  2uA电流时的精度	0.02%+0.2mA
  采样频率	1~32KHz	1~32KHz	1~32KHz	可调
  电压噪声	2.2mV	2.2mV	2.2mV
  负载调整率	32mV/A	32mV/A	43mV/A	电流量程内的平均值
  Aux BNC输入	-6~6V 或 -60~60V	-6~6V 或 -60~60V	-6~6V 或 -60~60V	可以接示波器探头
  短路保护	支持	支持	支持
  过流保护	1mA~4A	1mA~3.6A	1mA~3.6A	可调,分辨率为1mA
  过压保护	支持	支持	支持	可调
  过温保护	支持	支持	支持
  输出阻抗可调	20kΩ 或 高阻	20kΩ 或 高阻	20kΩ 或 高阻
  接口	高速USB2.0 (480M)	高速USB2.0 (480M)	高速USB2.0 (480M)	免驱动

• 注1: 指标为出厂时,25度环境温度下,输出4.2V时的 Typical测量值
• Aux BNC输入,可以同步采样外部的信号,并可同步显示,和电压和电流波形做关联分析,在调试分析时非常有用
• 超低噪声设计,采样数据不做平均处理,完整保留信号细节

产品软件全貌

• 底电流实测视频,仅为几个nA (点击观看视频)

我们的优势:

软件主要功能:

• 免驱动设计,Win7,Win8,Win10,Win11上不需要安装任何驱动,方便使用,避免潜在的驱动冲突的风险
• 企业级的软件设计,功能强大,使用方便
• 高速存储和缩放技术,几百个小时的超大采样文件,也能实时的缩放显示,快如闪电
• 能以最高采样频率长时间连续采样并实时显示,采样时长仅受限于硬盘空间.
• 波形可以同时显示Max/Min,以包络的方式显示,在缩放时,能始终看到Max/Min信号,避免误判
• 可以直接在坐标轴上修改刻度,
• 可用鼠标滚轮直接对波形或坐标进行缩放
• 可以把波形(全部或部分)导出到 .csv文件,方便后续分析
• 双光标设计,实时显示光标对应的相关信息
• 采样点 时间戳的显示,可以方便的和软件Log或测试对齐当时的采样时间,方便调试分析

应用场景:

应用实例:

• (1) 蓝牙(BLE) 功耗测试:
• 测试连接图:
•
• 测试结果:
•
•
• (2) CAT1_LTE 功耗测试
• 测试连接图:
•
• 测试结果:
•
•
• (3) CAT1_LTE 测试(包络使用说明)
• 测试连接图:
•
• 测试结果:
•
•
• (4) NB-IoT 功耗测试
• 测试连接图:
•
• 测试结果:
•
•
• (5) 手机功耗测试
• 测试连接图:
•
• 测试结果:
•
• (6) 做为 信号记录仪 使用
• 测试连接图:
• 说明:BNC可以单独接外部信号,做为信号记录仪用
  另外,输出关闭时,电源接口也可以外部输入信号做信号记录用
  这样就可以实现双通道无限存储的信号记录仪
•

专业品质 全面保护

过流 过压 保护功能

二次开发功能

包装清单 :

• 主机 1台
• 电源适配器 1套
• 带钩电源测试线, 红色 1条
• 带钩电源测试线, 黑色 1条
• USB 线缆 1根
• 注:P118和P116的电源适配器,会配小米或其他一线品牌的原装的高质量电源适配器
• P118 硬件连接全图:
•
• P116 硬件连接全图:
•
• P113 硬件连接全图:
•

FAQ :

• 问 : 如何购买?
• 答 : 请点击"淘宝购买",直接购买

• 问 : 后续会增加新的功能吗?如何升级?
• 答 : 会,软件功能免费升级,下载新版软件就可以用了

• 问 : 为什么刚打开输出时(空载),会有上百nA的底电流,并快速变小到nA级
• 答 : P118在这个关键的指标上大幅提升,大约3秒后底电流就能降低到10nA以下 (4.2V输出时)
• 答 : P116 和 P113,是因为内部电路的稳定时间引起的,大约12秒后底电流会降低到100nA以下(4.2V输出时)
